ChartRescue

パソコンで使う電子海図利用支援ツール

プロフェッショナル仕様の操作性

ChartRescue（チャートレスキュー）は、直感的な操作により電子海図の表示や位置検索ができます。旧バージョンよりもユーザー図形作成機能を強化したことで、ユーザーのみなさまの利便性を向上しています。
独自の情報作成

作図機能により、独自の情報を地図上に書き込み
表示された海図上へユーザー独自の情報をユーザー図形として自由自在に書き込むことができます。また、陸図の表示(別途購入が必要)や任意の区域を図郭入りで画像として保存することができ、ドキュメント作成に活用することができます。
電子海図とGISデータの重畳表示

GISデータを取り込み電子海図と重畳表示が可能
電子海図以外にも、様々な地理情報データ*1の重畳表示が可能となり、海図表示ソフトとしての利用に加え、GISツールとしても利用することができます。
*1：ベクトルデータ(数値地図、シェープファイルなど)、画像データ（電子地形図）
　　※対応データは主な機能参照
ユーザー間での情報共有に

他のユーザーと効果的に情報を共有
ChartRescueで作成した図形データをファイルに出力し、複数のChartRescue/ChartViewer(*1)で情報共有することができます。
（旧バージョンの製品で作成した図形データも取り込んで利用することができます。）
*1：ChartViewerは図形データファイルの読み込み・表示のみが可能です。
簡易ナビゲーションとして

安全な航海のための充実したナビゲーション機能
ChartViewer同様、GPS受信機を利用した自船位置の表示が可能で、独自に航路や避険線を作成することで簡易ナビゲーションソフトウェアとして利用することができます。
利用シーン

様々なシーンでの活用
タッチによる操作や日本語/英語の表示切替などに対応しており、船の上だけでなく、自宅やオフィスなど様々なシーンで活用できます。

海図表示

S57データの表示

■国際水路機関（IHO）が定めるS57データを元に、電子海図（国際規格S52準拠）と紙海図（海上保安庁が定める図式6011および世界標準のINT1準拠）、それぞれの形式で表示することができます。
■地名の表示にあたっては、電子海図に含まれている地名のほか、国土地理院長の承認を得て、同院発行の数値地図25000（地名・公共施設）を使用しています（承認番号平27情使、第578号）。
■概観・一般航海・沿岸航海・アプローチ・入港・停泊のチャートレベルを、表示範囲により自動的に選択して重畳表示します。表示するチャートレベルの指定も可能です。
■用途に合わせた海図情報の表示・非表示が可能です。より詳細な設定や表示色の変更(紙海図形式での表示時)なども可能です。
■電子海図情報の属性表示も可能です。
■ステータスバーにはマウス位置の経緯度値およびチャートレベルを表示しています。
S-57データの表示

電子海図形式表示

紙海図形式表示
様々な地理情報データの表示

海底地形図の表示

海底地形図を重畳表示することにより、電子海図を補完して日本沿岸の詳細な海底地形を参照することができます。一般財団法人日本水路協会海洋情報研究センターの提供する海底地形デジタルデータ(M5000シリーズ、M7000シリーズ)に対応しています。

海底地形図の重畳表示

数値地図（国土基本情報）

国土地理院が刊行しているベクトル形式の陸上の地図情報です。ChartRescueでは、収録されている情報から道路・鉄道・河川・湖池、及び数値標高データ(50m メッシュ)を取り込み地図上に重畳表示します。
数値地図の詳細は国土地理院「数値地図（国土基本情報）」を参照。
ChartRescueでは、JPGIS2.1に準拠した符号化(GML)形式とシェープファイル形式の２種類に対応。また、都道府県（北海道は振興局）単位での購入が可能なDVD版、より詳細な区画で購入可能なオンライン版に対応しています。

対応製品

製品名	提供形式	海図対応しているデータ形式縮尺
数値地図（国土基本情報）	DVD版	JPGIS2.1準拠のXML形式（GML) シェープファイル形式
	オンライン版	JPGIS2.1準拠のXML形式（GML) シェープファイル形式
数値地図（国土基本情報20万）	オンライン版	JPGIS2.1準拠のXML形式（GML) シェープファイル形式

数値地図の重畳表示

電子地形図25000、電子地形図20万

国土地理院が発行している世界測地系の2次メッシュ単位で図郭を固定した画像データです。
電子地形図の詳細は国土地理院「電子地形図２５０００」及び「電子地形図２０万」を参照

対応製品

製品名	提供形式	海図対応しているデータ形式縮尺
電子地形図２５０００	DVD版	TIFF、JPEG
	オンライン版（定形図郭）	TIFF、JPEG
電子地形図２０万	オンライン版	TIFF、JPEG

注：電子地形図２５０００、電子地形図２０万どちらもデータ形式がPDF形式には対応していません。

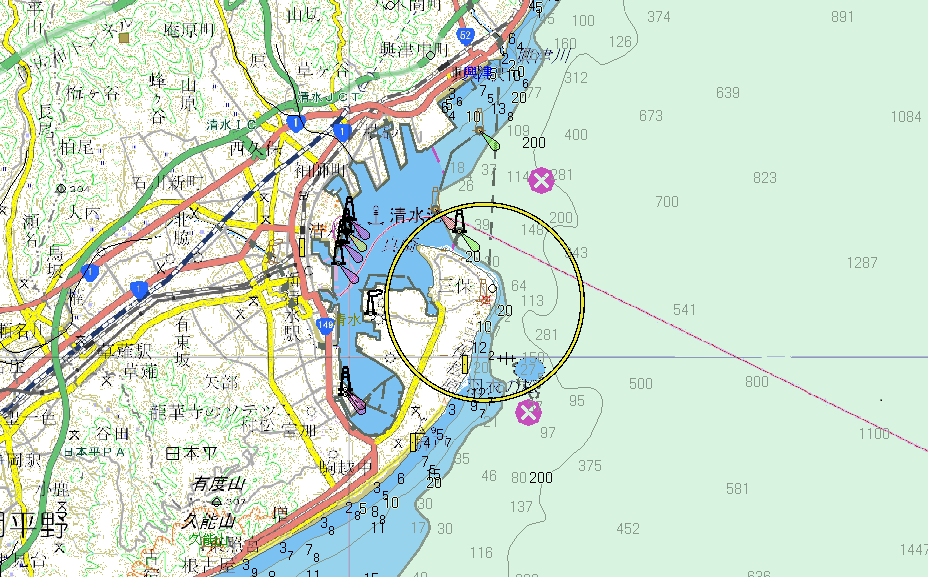

電子地形図の重畳表示

ドキュメント作成支援

ユーザー図形

表示された海図上に、線・塗りつぶし・円、円弧および文字等を書き込んで、ユーザー独自の情報を作成することができます。図形はマウス操作での簡易な作成から位置情報を入力し正確な位置への作成、回転・拡大など、ユーザーの意図した図形を作成することができます。

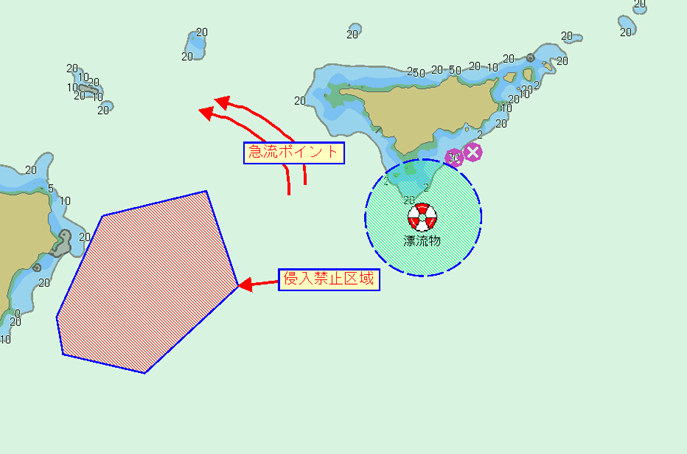

ユーザー図形作成例

ドキュメント作成

ユーザー図形などで作成した独自情報を図郭入りで画像保存することが可能。報告書や案内図からホームページ等のコンテンツ作成など活用できます。

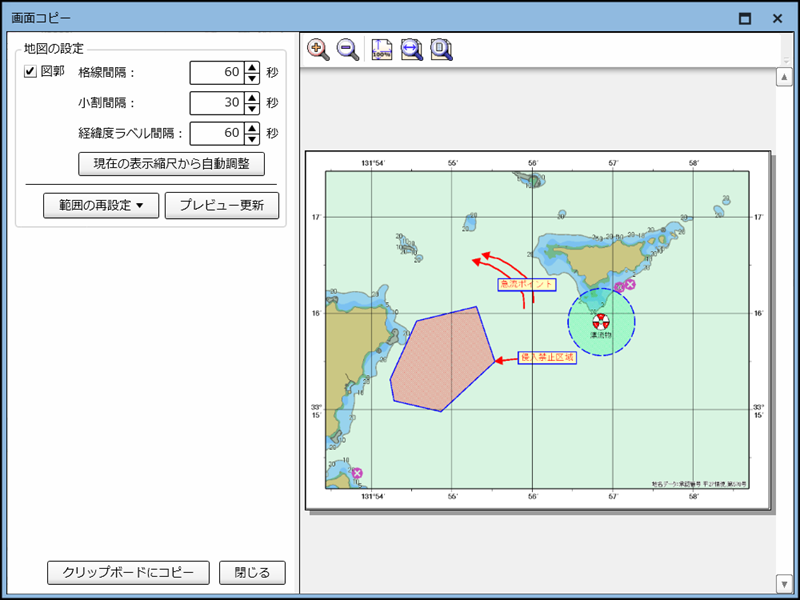

クリップボードコピー機能

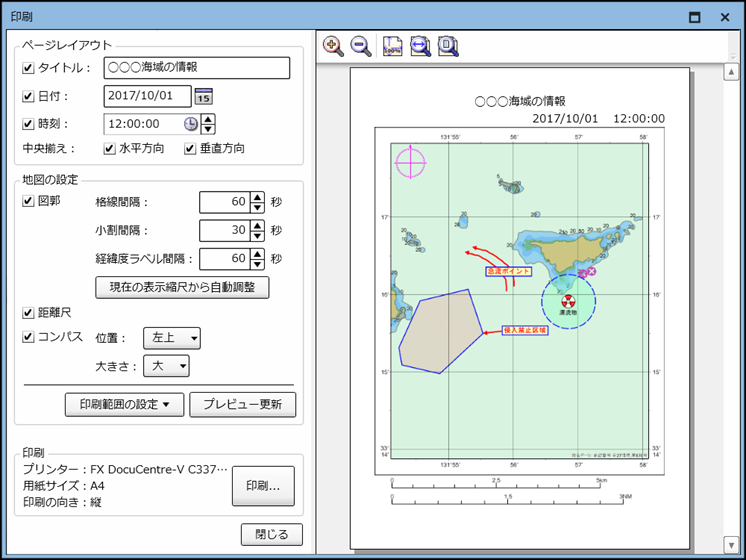

印刷機能

位置検索

地名検索

国土地理院の数値地図25000（地名・公共施設）を利用して、地名・地名読み仮名での位置検索が可能です。海図検索では、セットアップ済みの電子海図から位置検索をおこないます。海図地名は日本語（漢字・ローマ字）または英語での入力が可能です。

数値地図25000から検索

電子海図から検索

緯度経度検索

緯度経度を直接入力して、該当位置にジャンプできます。また、「お気に入り」機能を使用すると、登録しておいた位置にすばやくジャンプすることができます。

航海機能

お手軽航路設定

■目的地や通過点を指定して予定航路を設定できます。設定した航路に名称をつけ、ファイルとして保存可能です。
■航路の目的地や通過点は地図上で直接指定するほか、経緯度で指定したり、任意の地点からの方位・距離で指定したりすることも可能です。Ver5以降は大圏で指定することも可能になりました。
■作成した航路は電子海図や避険線を利用した「航路チェック」がおこなえます。
■予定航路は複数設定することが可能です。また、インポート・エクスポート機能を使用して、他のユーザーと共有することもできます。

GPSによる自船位置表示

■GPS受信機を接続して自船の位置を表示できます。自船の表示は海図の表示縮尺により、自船マークまたは船形で表記されます。
■自船位置が危険域に進入した場合、もしくは設定した現在航路から離れてしまった場合には、警告音とメッセージで危険を知らせることができます。
■自船位置と船速から、設定した目的地までの到着予定時刻、及び各変針点までの距離、通過予定時刻が表示できます。
■通航したくない範囲（線または区域）を避険線として設定しておくと、航行中に避険線に進入しようとしたときに警告を出します。

航海用電子海図（ENC）
提供方法の詳細は一般財団法人日本水路協会海図の購入方法をご参照ください。
■価格：330円（税込）～605円（税込）
※契約期間により異なります。
契約期間 3か月 6か月 9か月 12か月

1セルの金額 330円 440円 550円 605円
■送料：300円（ご購入金額30,000円以上のときは送料無料）

注文方法

■ その１

セル包含区域をご参照の上、ご入用のセル名をお知らせください。
例：JP14IG10, JP14IG00...
　　※0(ゼロ)とO(オー)の読み違いにお気をつけください。

■ その２

任意の海域をご指定いただければ、お見積りも承ります。海域を示す名称、緯度経度などをお知らせください。その際、県名なども併記いただきますようお願いいたします。
例：「東京湾全域、南は久里浜港まで(東京、神奈川、千葉)」
　　「35-43.5,139-32～35-12.5,140-10で囲まれる海域」

セル包含区域

セルは縮尺に応じて5段階に分かれています。一般財団法人日本水路協会のサイトにて各セルの包含区域をお確かめください。
＊下記表のリンク先（PDF）は、日本水路協会のページにリンクしています。

区分	航海目的	海図の縮尺	海図の縮尺
JP1	概観	1,500,001分の1以上	概観(Overview)JP1(pdf)
JP2	一般航海	300,001分の1～1,500,000分の1	一般航海(General navigation)JP2(pdf)
JP3	沿岸航海	80,001分の1～300,000分の1	沿岸航海(Coastal navigation)JP3(pdf)
JP4	アプローチ	25,001分の1～80,000分の1	アプローチ(Approach)JP4(pdf)
JP5	入港	7,501分の1～25,000分の1	入港(Harbour)JP5(pdf)

電子潮見表

一般財団法人日本水路協会刊行の電子潮見表を販売しています。潮汐情報に加え、潮流情報、日出没時刻、月出没時刻、月齢、潮名情報と、幅広い情報を網羅しています。
2007年版より改編し、全海域が1枚のCDに収まっています。詳細については一般財団法人日本水路協会「電子潮見表シリーズ」をご参照ください。
※ChartRescue/ChartViewer上で使用できるものではありません。
■価格：5,500円（税込）
■送料：300円（ご購入金額30,000円以上のときは送料無料）

海底地形図

海底地形デジタルデータ

一般財団法人日本水路協会刊行の海底地形図です。沿岸の海域をカバーするM5000シリーズと沖合いまでをカバーするM7000シリーズがあります。
詳細については一般財団法人日本水路協会「海底地形デジタルデータ」をご参照ください。
■価格：
・ M7000シリーズ（アスキーファイル）　55,000円（税込）
・ M5000シリーズ（アスキーファイル）　15,400円（税込）
・ M5055、M5056（アスキーファイル）　26,400円（税込）
※各シリーズともシェープファイル形式でもご用意できます。ご希望の方はお問い合わせください。
■送料：300円（ご購入金額30,000円以上の時は送料無料）

海底地形図の重畳表示

海底地形ファイルS-57拡張版

※Ver5では取り扱いを終了しております

C-MAPデータ
※Ver5では取り扱いを終了しております

AIS表示

AIS（船舶自動識別装置）からのデータを読み取り、画面上に自船・他船の位置情報を表示します。配信サービスによるAISデータの重畳表示、LANによる接続も可能です。
自船から一定の距離内に入ると自動的に衝突危険船として強調表示され、危険な位置関係にある船舶の存在を知らせます。危険状態の条件は任意に設定することが可能です。
電子海図上に船舶の名称、航海状態、MMSI番号などのAIS情報を表示します。
他船の対地針路、対地速度なども文字情報として選択表示できます。
他船は国籍別、種類別に色分けして表示することが可能です。
設定した条件に一致する船を追尾し、航行状態を捕捉することも可能です。
価格：88,000円（税込）

※Ver4.5対応版は2016年12月末で販売を終了いたしました。
※Ver4.5をお使いの方で当オプションの追加を希望される場合は、Ver5へのバージョンアップが必要です。(バージョンアップ費用別途)

AIS情報解析

AIS情報及び蓄積されたログ情報の効果的な活用を支援するオプションです。AIS表示オプションの全機能に、様々な解析機能が加わりました。
蓄積されたAISのログ情報から、特定の日時、特定の海域を航行する船舶を抽出、また特定の船舶情報からAISログとして抽出が可能。また検索・抽出時に、船舶情報、位置情報それぞれの表作成などに便利な形式で別出力もできます。
AISログに蓄積された船舶の航跡を地図上に一度に表示して、交通の様子を一瞥することができます。
AIS受信中に任意の海域(区域や線)を指定し、船舶の侵入や通過を監視し、警報を発することができます。
AIS受信中やログの航跡表示では、他船の航跡を表示（個別に表示する船舶を指定することも可能）。
他船の表示形式もより多彩となりドキュメント資料の作成にも増々活用できます。
価格：220,000円（税込）

※Ver4.5対応版は2017年8月末で販売を終了いたしました。
※Ver4.5をお使いの方で当オプションの追加を希望される場合は、Ver5へのバージョンアップが必要です。(バージョンアップ費用別途)

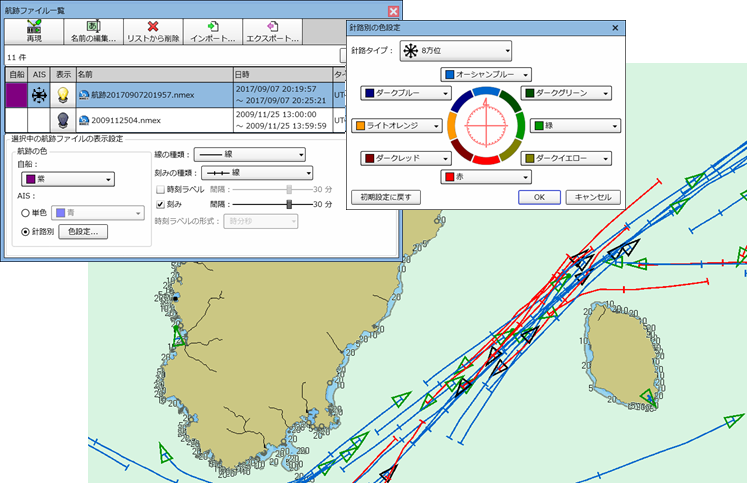

AIS航跡情報の表示例

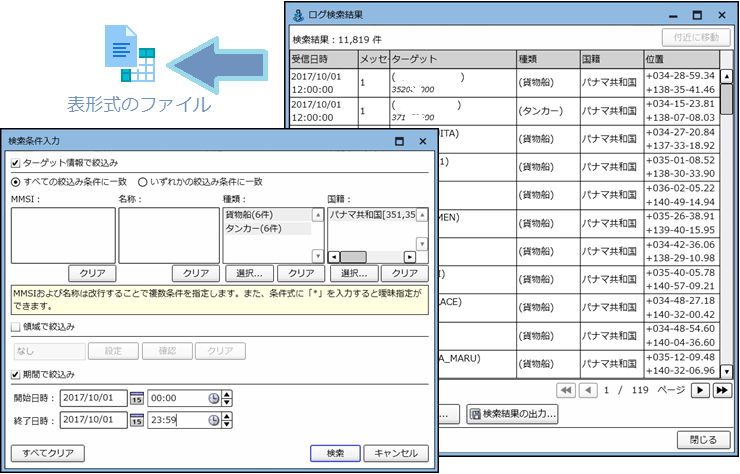

AIS航跡ファイルの解析例

気象海象

これまでのECoRO-MAP表示オプション(一般財団法人日本気象協会提供のECoRO-MAP対応)の機能をベースに更に機能を拡張したオプションです。
気象海象情報を取得し、ChartRescue/ChartViewer上に表示します。
一般財団法人日本気象協会が提供するECoRO-MAPサービスで受信できる気象海象情報に対応しています。（※1）

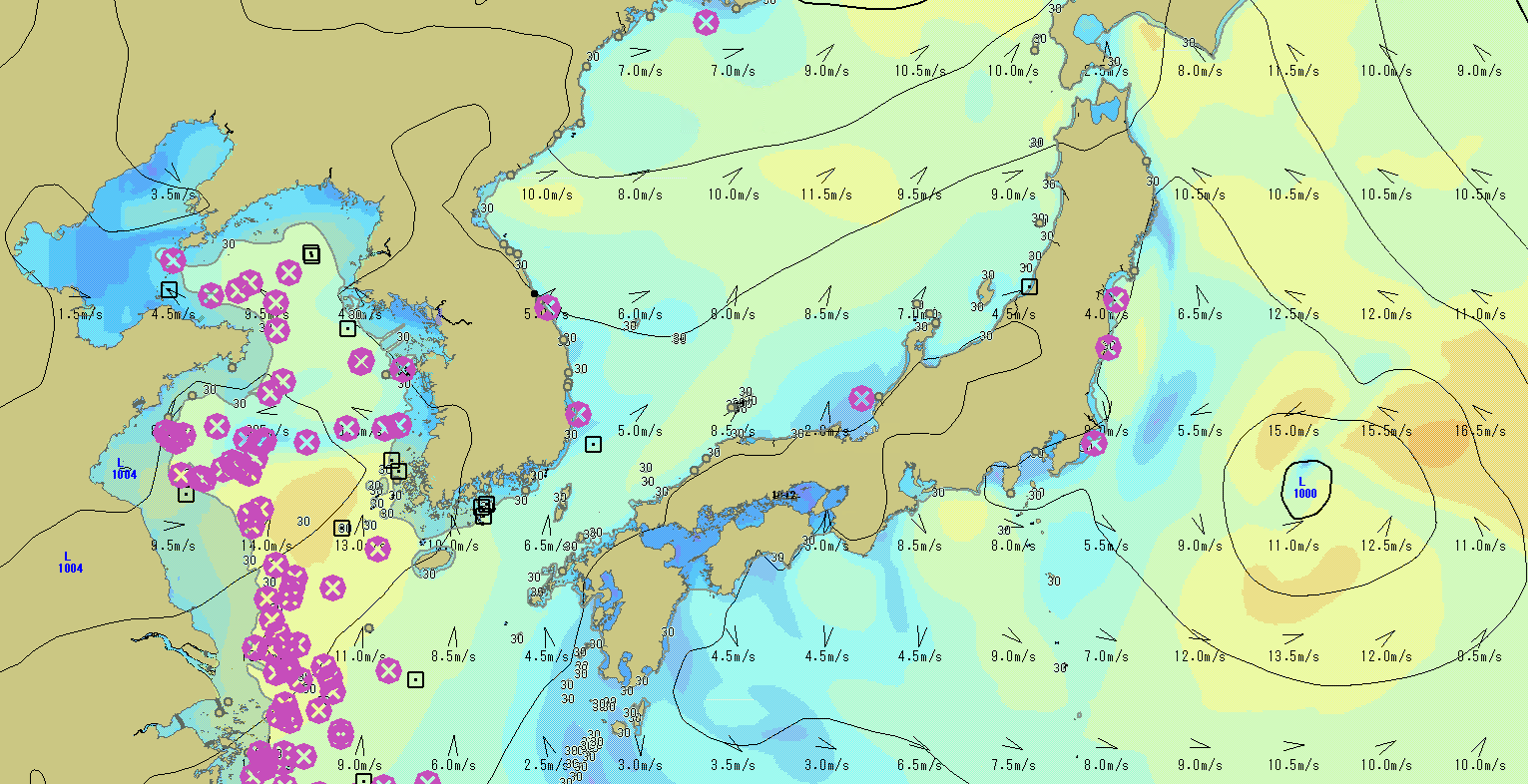

気象海象情報の地図上の表示は、種類毎(海上風、波浪、海潮流、霧)、時刻毎に表示を切り替えられます。
気象海象情報の受信を定期的に自動で行い、常に最新のデータを表示することができます。

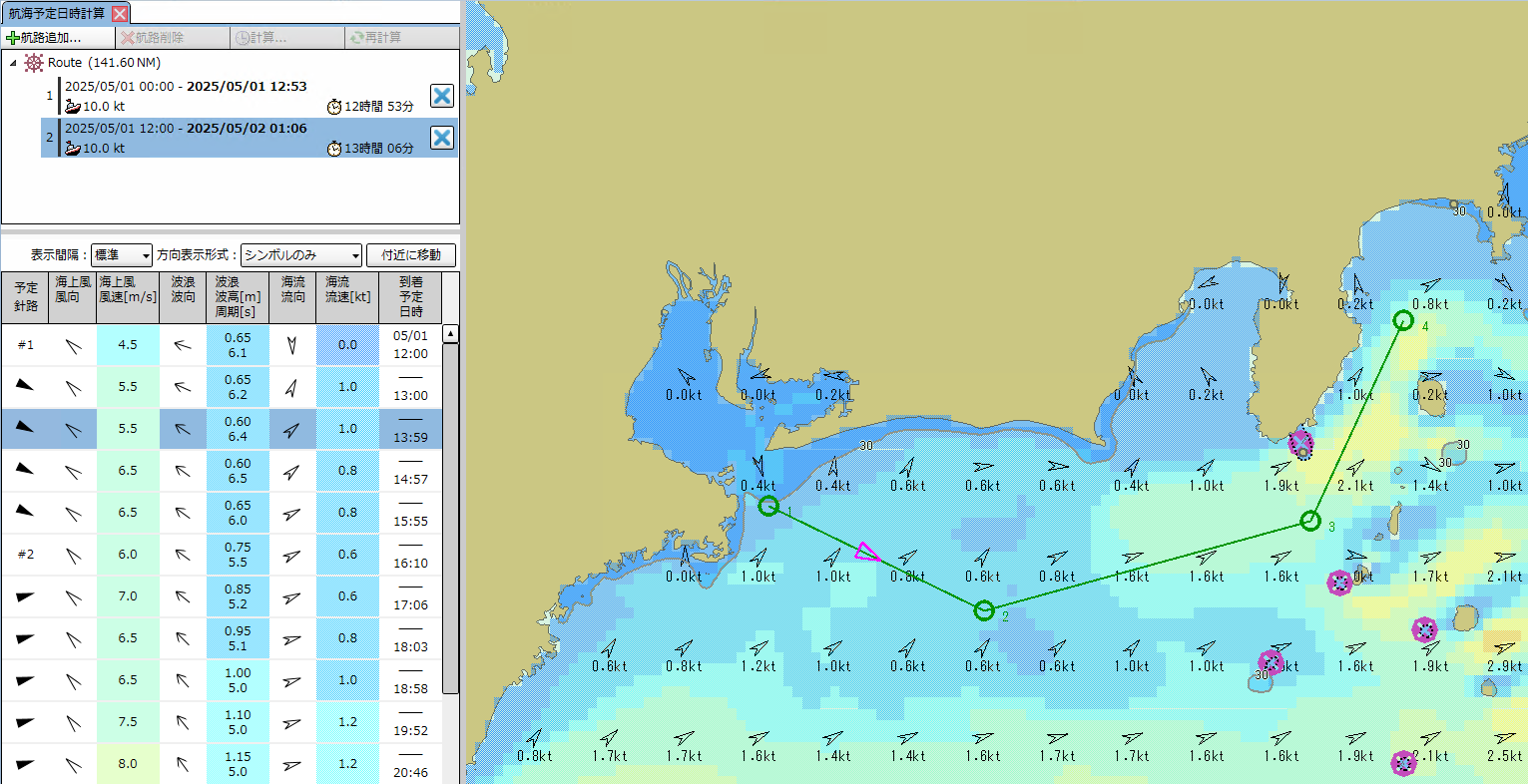

作成した予定航路に対して、海潮流(流向・流速)予測情報を考慮した到着日時を計算します。
航路上の各地点における通過予定時刻を気象海象予測情報と合わせて表示
ECoRO-MAP表示オプションから以下の機能が強化・改善されました

地図上表示の改善（塗り色の電子海図との重畳表示等）
航海予定日時計算機能の改善・強化（通過地点をより詳細に表示等）

気象海象オプションでは以下の機能が追加されました

ポイント予測機能（任意の地点での気象海象予測を時系列に表示）

価格：88,000円（税込）

※1　気象海象オプションを利用するには、一般財団法人日本気象協会のECoRO-MAPサービス (費用別途)を契約する必要があります。（2021年4月現在）
　　 ECoRO-MAPサービスは、燃費の削減効果が実証されている内航船向け最適航海計画支援システムECoRO のメニューの一つです。
※2017年4月27日の気象海象オプションのリリースに伴い、ChartRescue Ver4.5向けのECoRO-MAP表示オプションの販売は終了いたしました。
※これまでECoRO-MAP表示オプションを使用されていた方がVer5にバージョンアップされる場合は、オプションが自動的に気象海象オプションに変更（費用追加なし）となります。

価格

■ 基本製品

製品ハードウェアキータイプ価格(税込)

ChartRescue Ver5 USB 418,000円

microSDカード 429,000円

製品	ハードウェアキータイプ	価格(税込)
ChartRescue Ver5	USB	418,000円
	microSDカード	429,000円

※システムの提供メディアはCDです。
※microSDカードのみ512MBフラッシュメモリー付きです。

■ バージョンアップ

バージョンアップ費用価格(税込)

ChartRescue Ver5 バージョンアップ 172,700円

microSDカード移行費(ご希望の場合) +11,000円

バージョンアップ費用	価格(税込)
ChartRescue Ver5 バージョンアップ	172,700円
microSDカード移行費(ご希望の場合)	+11,000円

※システムの提供メディアはCDです。
※microSDカードのみ512MBフラッシュメモリー付きです。
※バージョンアップとは、ChartRescue Ver4.xからVer5をいいます。

■ オプション

オプション価格(税込)

AIS表示オプション 88,000円

AIS情報解析オプション 220,000円

気象海象オプション（旧ECoRO-MAP表示オプション） 88,000円

オプション	価格(税込)
AIS表示オプション	88,000円
AIS情報解析オプション	220,000円
気象海象オプション（旧ECoRO-MAP表示オプション）	88,000円

※オプションは基本製品の上で動作します。基本製品と同時購入、もしくは追加でのご購入のみ承ります。

動作環境

プロセッサ(※1)	Intel Core i3 と同等以上のCPU Intel Core i5 と同等以上のCPUを推奨
メモリ(※1)	4GB 以上 8GB 以上を推奨
グラフィック	Microsoft DirectX 9.0 以上の GPU
ハードディスク	1GB 以上の空き容量加えて、利用する地図データに応じた空き容量が必要
ディスクドライブ(※2)	内蔵または外付けの CD/DVDドライブ x1
インターフェース(※3)	ハードウェアキーのタイプに対応したインターフェース x1 （USBポートまたはmicroSDカードスロット）
OS(※4)	Microsoft Windows 10 日本語版の次のエディション　Home, Pro, Enterprise Microsoft Windows 11 日本語版の次のエディション　Home, Pro, Enterprise
ディスプレイ(※5)	解像度 1366 x 768 以上タブレットPCを利用の場合、10型以上を推奨
周辺機器	上記 OS で利用可能なマウスおよびキーボード
対応GPS機器	・Windows内蔵GPS(※6) ・以下の条件を満たす市販のGPS機器 - コンピューターに接続し、NMEA0183フォーマットでデータ出力が可能な機器 - COMポート番号が割当可能な機器弊社での動作確認済GPS受信機（販売終了品も含む）　GARMIN：eTrex、Geko201、GPS18xUSB 　GlobalSat：BU-353 GPSレシーバー
関連ソフトウェア	PDFファイル閲覧ソフトウェア(※7)
